在半導體制造中，晶圓切割是決定芯片良率的關鍵一步。面對切割道檢測中的重重挑戰，如何實現精準定位與高效檢測？本文將深入解析高低雙倍率視覺系統的創新解決方案，助您攻克技術難點，切實提升生產效能。

Wafer dicing（晶圓切割）是半導體制造流程中的一個關鍵步驟，指的是將一個完成芯片制造的整片晶圓切割成一個個單獨的芯片的過程。這一步通常是在晶圓上的所有電路圖形都制作完成、并且通過了測試之后進行。切割方法以自動化執行來保證精度與準確性，切割后的單個裸晶用于后續工序，最后構建在電子設備中。

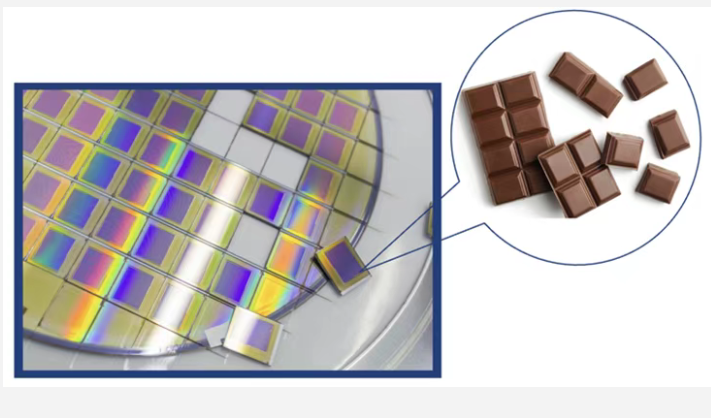

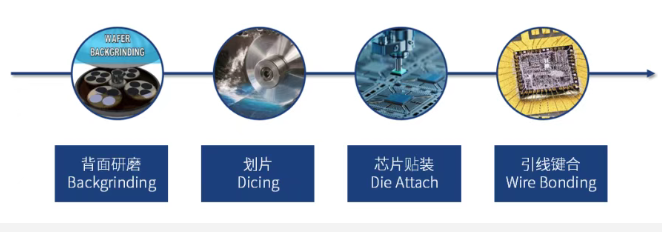

首先，標準半導體制造采用“減薄后切割”方法。晶圓在切割前會被稱為背面研磨（back side grinding）的工藝打薄到幾十μm的厚度，貼在專用的Dicing Tape上并固定在切割環（Frame）上從而降低了在后續的過程中的機械應力導致晶圓破裂的風險。在切割后使用自動pick-and-place系統將die拾取封裝,安裝在各種電子設備中發揮它的作用。

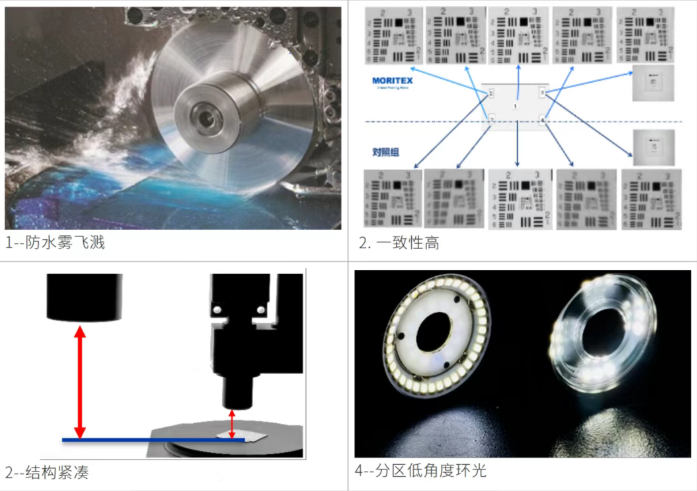

1.防水霧與飛濺：切割過程中有高壓去離子水冷卻與微粒飛濺，伴隨霧化液滴極易污染鏡頭與光源，要求從結構上光源與鏡頭具備防護設計；

2. 結構緊湊：刀頭周邊空間緊湊，需在刀頭、吸嘴、吹氣嘴間集成視覺模塊；

3. 鏡頭成像一致性高：定位精度需達到微米級，倍率切換，單支鏡頭與批量多支鏡頭差異不能影響圖像測量精度；

4. 低角度分區照明環光：切割道往往反差不明顯，需強化邊緣對比且避免反光干擾。

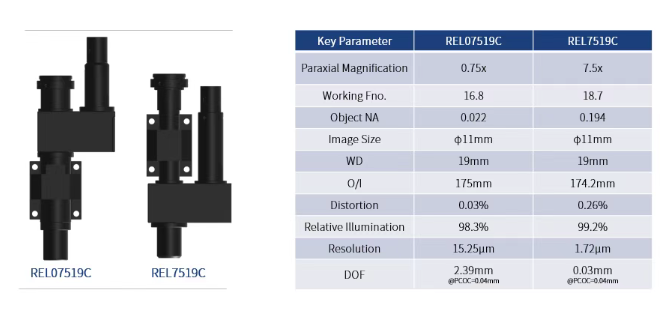

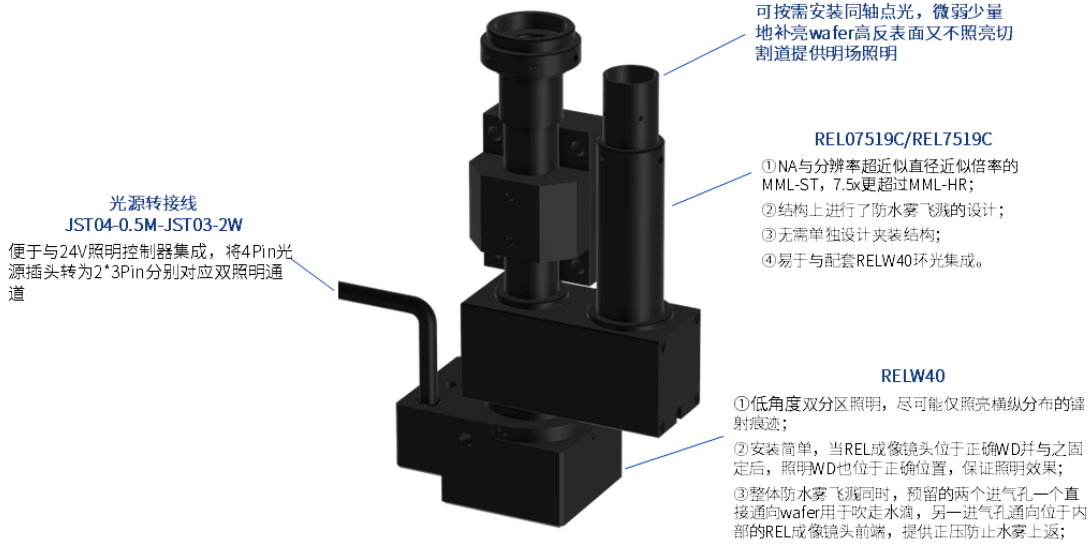

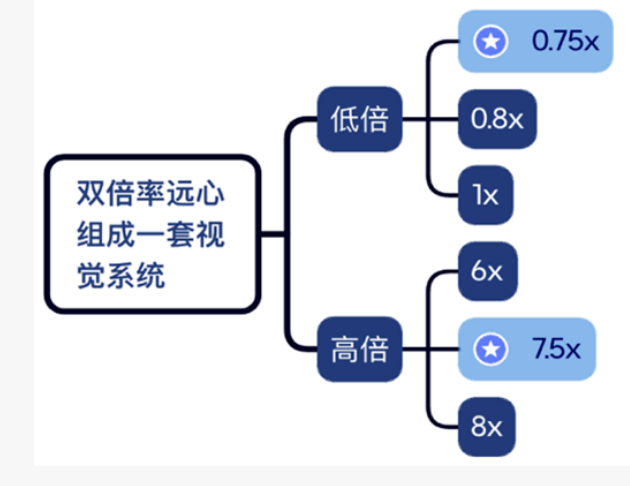

使用 REL07519C/REL7519C 鏡頭搭配 RELW40 環形光源，可在 Dicing 應用中有效應對關鍵成像挑戰，優勢如下：
