多相機協同檢測系統，集成8K 2.5D視覺與2000萬像素面陣相機，實現電芯包膜外觀缺陷全檢及尺寸精準測量。
方案背景
（一）檢測需求：
電芯包PET膜是鋰電池制造中的關鍵工藝環節，其主要作用是為電芯提供防塵防污保護、穩定結構、防爆緩沖等，因此包膜的質量至關重要。在實際生產中，需要做到包膜質檢零漏檢，尺寸測量精度<0.08mm。
（二）痛點和問題：
1、PET膜透明、反光的特性，容易造成缺陷在常規視覺方案中成像不明顯；
2、膜為柔性材質，包膜后的局部變形、褶皺，容易和氣泡等缺陷混淆；
3、質量管控嚴格：要求零漏檢；
方案優勢
1、2.5D方案，單次拍攝輸出多種結果圖，可針對劃痕、凹坑、臟污等缺陷精準區分成像；
2、高性能算法：基于深度學習的行業模型，可做到漏檢率0%，誤檢率<0.5%；
3、鋰電行業應用軟件，針對行業工藝深度開發，集調試、通訊、生產信息管理等一體；
方案架構
（一）方案描述：
1、包膜前、后的大面外觀檢測：8K分辨率2.5D方案，單像素精度0.028mm；
2、電芯尺寸測量：2000萬像素面陣相機方案，單像素精度0.03mm；

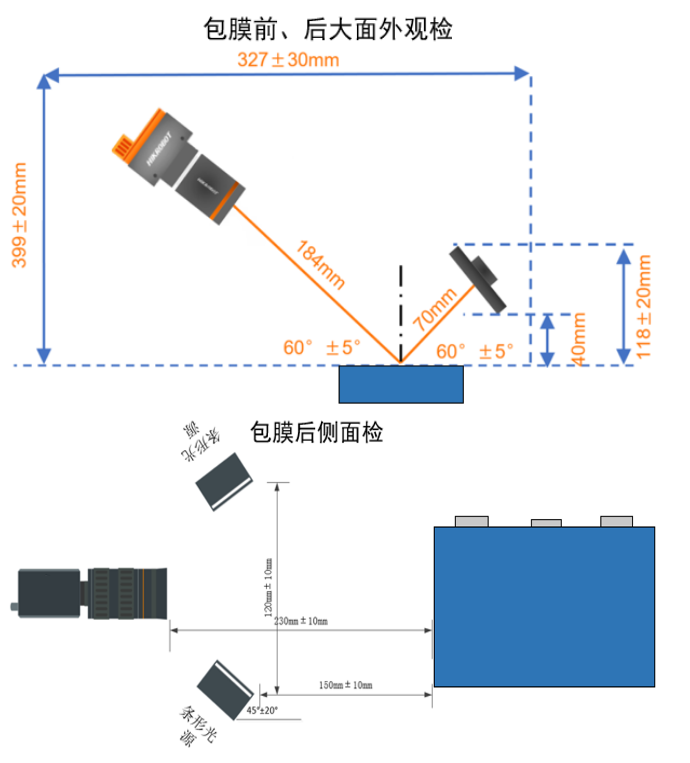

（二）架設示意圖：
相關產品：

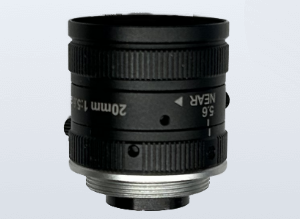

海康MV-CS200-10GM 2000萬像素網口面陣相機 海康MVL-KF2056M-10MP(V2.0) 20mm，F(xiàn)5.6，1”，10MP,C接口鏡頭
